Hoe werkt graafmachinebesturing? Graafmachinebesturing is een digitaal systeem dat grondverzetsmachines, zoals graafmachines en bulldozers helpt om taken centimeternauwkeurig uit te voeren. Deze technologie bestaat al sinds de jaren ’90, maar wint steeds meer aan populariteit. Maar wat maakt machinebesturing precies zo nauwkeurig en efficiënt?
Machinebesturing bestaat uit twee of drie GNSS-ontvangers en vier inclinometers. Deze apparaten sturen continue data door naar de software, die exact berekent waar de graafbak zich bevindt. Als de positie van de graafbak bekend is, kan de bestuurder het gebied waar gegraven moet worden, nauwkeurig uitgraven.
Om alles duidelijk te maken over dit onderwerp worden in dit artikel de volgende vragen beantwoord:
Het kan zo zijn dat u niet in de gelegenheid bent om dit gehele artikel te lezen. Daarom is er nog een mogelijkheid om meer te weten te komen over hoe graafmachinebesturing werkt.
U kunt via deze website namelijk een graafmachinebesturingssysteem proberen. Kijk daarvoor direct op deze pagina.
U kunt op dezelfde pagina een demonstratie aanvragen van onze graafmachinebesturing. Bij deze demonstratie kunt u dan ook gerichte vragen stellen, zoals “Hoe werkt graafmachinebesturing?’’ en natuurlijk ook vragen over andere onderwerpen met betrekking tot GPS.
Mocht u geen tijd hebben voor een demonstratie of wilt u alleen de beste en makkelijkste software testen voor het gebruik van machinebesturing is dat ook mogelijk. Apglos Machine Control is de eenvoudigste software om te gebruiken voor graafmachinebesturing. U kunt deze gratis downloaden van de Google Play Store.
De graafmachinebesturingssoftware Apglos Machine Control heeft een demofunctie. U kunt deze app dus volledig testen en het is gratis. De demofunctie zit enigszins verstopt, contacteer ons om te vragen hoe u de demomogelijkheid aan kan zetten.
Mocht u dus een echte test willen doen met een nauwkeurig systeem, kijk dan op deze pagina.
Hoe bestuurt men een graafmachine?

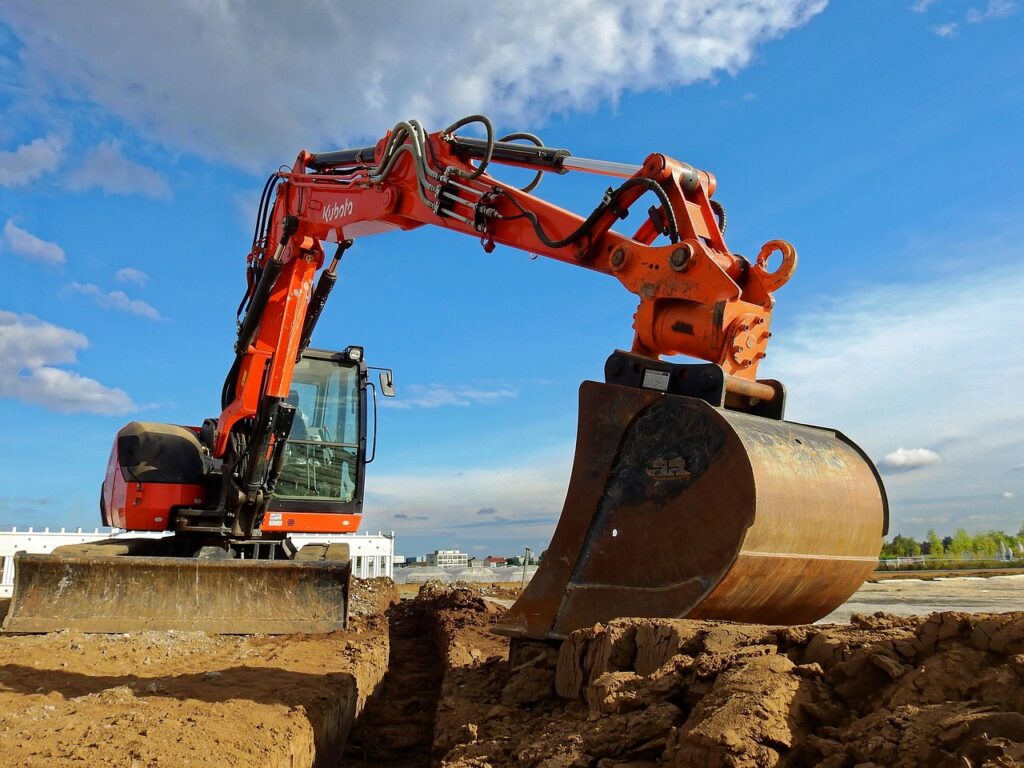

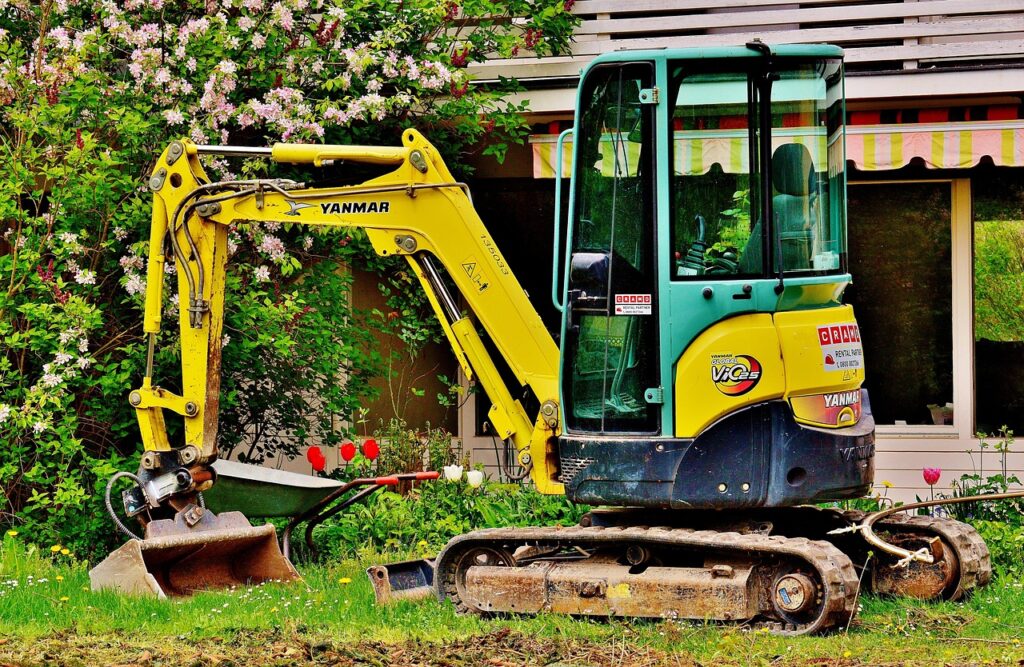

Graafmachines worden hoofdzakelijk gebruikt om te graven, aarde te verplaatsen en voor sloopwerk. Er zijn verschillende typen graafmachines:
Elk van deze typen graafmachines werkt met een hydraulische arm en joystickbediening vanuit de cabine.
Voor de meeste graafmachines gebruikt men twee hendels om zichzelf naar voren of naar achteren te bewegen. Duwt men beide hendels naar voren, beweegt de kraan ook naar voren. Duwt men ze beiden naar achteren, dan rijdt de graafmachine achteruit. Als u één hendel iets verder induwt dan de andere, zult u merken dat u een bocht gaat maken. Duwt men de rechter hendel verder naar voren dan de linker hendel, dan zal men bijvoorbeeld, terwijl de graafmachine naar voren rijdt, een bocht naar links maken. Andersom geldt dit natuurlijk ook. Om de kraan op zijn plek te laten draaien, duwt men één hendel naar voren en trekt men één hendel naar achteren.
De joysticks worden meestal gebruikt om de arm te besturen. De meeste kranen zijn uitgerust met twee joysticks.
De linker joystick wordt gebruikt om de bovenwagen te zwenken (naar links en naar rechts te draaien) en om de lepelsteel (onderdeel van de arm waar de bak aan vast zit) te bewegen. Als men deze joystick naar links of naar rechts beweegt zal de bovenwagen ook in deze richting gaan draaien. Als men de joystick naar voren beweegt, zullen de lepelsteel en dus ook de bak naar voren en omhoog gaan. Andersom zullen deze, als men de joystick naar achteren doet, naar beneden en naar zich toe gaan.
De rechter joystick wordt gebruikt om de boom (giek) en de bak te besturen. Als men deze joystick naar voren beweegt, zal de hele arm van de graafmachine omhoog gaan. Het tegenovergestelde is ook waar: als men deze joystick naar achteren beweegt, zal de boom naar beneden gaan. Beweegt men de joystick naar links, dan zal de bak dichtgaan, en als men de joystick naar rechts beweegt, zal de bak opengaan.
Naast hendels en joysticks kunnen er ook een aantal pedalen in de cabine van de graafmachine zitten. Deze kunnen o.a. gebruikt worden om de giek naar links of naar rechts te draaien, een andere graafbak te monteren of extra hydraulische functies. Dit is per kraan verschillend. In sommige kranen worden de pedalen i.p.v. hendels gebruikt om naar voren of naar achteren te rijden.
Het bezitten van een graafmachine-certificaat is in Nederland niet wettelijk verplicht. Werkgevers zullen echter wel naar dit certificaat vragen. Zij moeten namelijk, volgens de Arbowet aantonen dat hun werknemers, die de machines besturen, voldoende kennis en kunde hebben, om dit te mogen doen. Met een graafmachine-certificaat, kunt u aan uw werkgever aantonen dat u bekwaam genoeg bent om een graafmachine te mogen besturen. Naast een graafmachine-certificaat, is op een bouwplaats vaak ook een VCA-certificaat vereist.
Als u buiten uw werk om met een graafmachine aan de slag gaat (bijvoorbeeld in uw tuin), is een certificaat in Nederland niet wettelijk verplicht. Vanuit veiligheidsoogpunt is het sterk aan te raden om een cursus of training te volgen, voordat uw een graafmachine gebruikt. Ook verzekeringstechnisch kan een cursus belangrijk zijn: als u schade veroorzaakt tijdens het gebruik van een zware machine en u kunt niet aantonen dat u voldoende ervaring of training hebt, is het goed mogelijk dat de schade niet wordt vergoed.
Als u hijswerk gaat doen met een grondverzetsmachine, heeeft u wel een certificaat nodig. In Nederland is voor hijswerk namelijk het TCVT-certificaat wettelijk verplicht.
Als u met een graafmachine de openbare weg opgaat, is een T-rijbewijs verplicht. In het geval dat u een graafmachine bestuurt die zwaarder is dan 3.500kg, moet u zelfs in het bezit zijn van een C-rijbewijs.
Is een graafmachine besturen moeilijk?
Een graafmachine besturen is niet bijzonder moeilijk om te leren. Maar als u met een graafmachine gaat werken zonder eerst een training of een cursus te volgen, kunnen er serieuze ongelukken gebeuren. Graafmachines zijn zware machines en brengen daarom grote risico’s met zich mee. Het volgen van een cursus wordt dan ook sterk aangeraden. Na afloop van de cursus of training, weet u hoe u een graafmachine veilig gebruikt en heeft u bovendien ook een graafmachine-certificaat als bewijs van uw vaardigheden.
Hier nog een aantal veiligheidsregels bij het gebruik van een graafmachine:

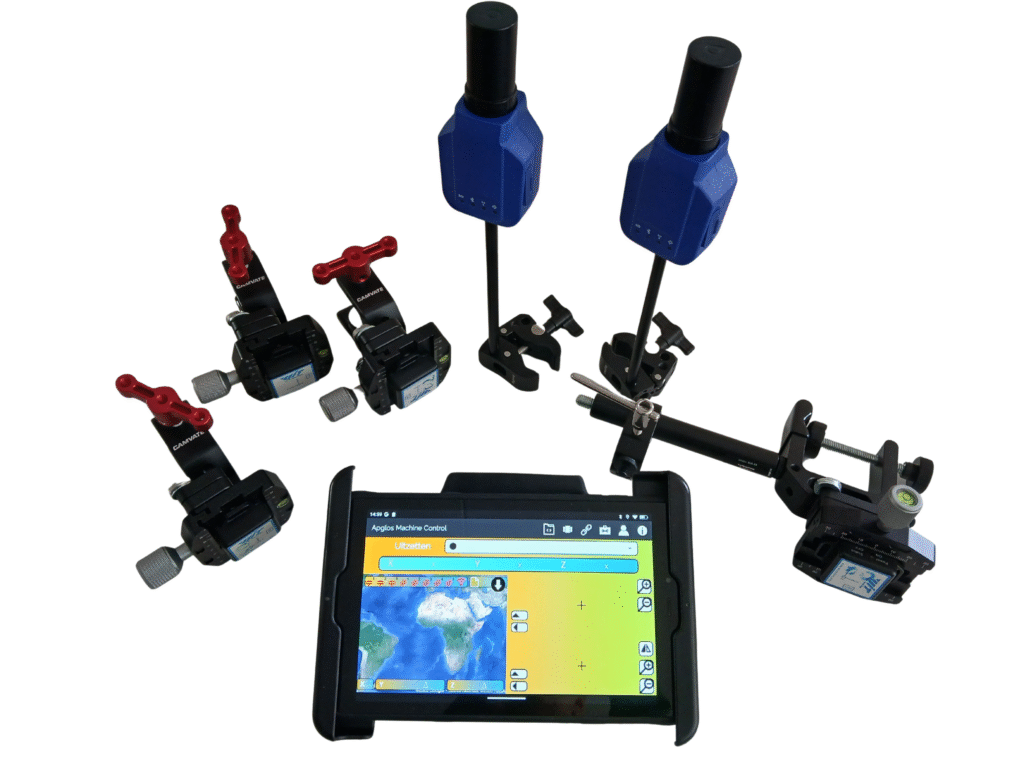

Graafmachinebesturing is een digitaal systeem, dat dient als een hulpmiddel voor de bestuurder van de graafmachine. Het werkt met behulp van twee of drie GPS-ontvangers, vier inclinometers en een software.
De makkelijkste software is Apglos Machine Control. Inclinometers meten de hoek van een object. Met graafmachinebesturing weet de bestuurder exact waar de graafbak van de graafmachine zich bevindt. De software kan de bestuurder ook aan de hand van ingeladen bouwtekeningen, centimeternauwkeurig vertellen waar hij moet graven. De bestuurder krijgt de afstand te zien die hij horizontaal en verticaal nog moet afleggen en de richting waar hij naartoe moet rijden.
De twee GPS-ontvangers op de cabine, weten hun exacte positie. Hiermee kan de positie en de richting van de graafmachine bepaald. Met behulp van de inclinometers (hoekmeters) op de arm van de kraan en de afmetingen van de graafmachine, kan een software de exacte positie van de graafbak en de andere onderdelen bepalen.
Doordat de bestuurder nauwkeurig en direct op zijn scherm kan zien waar hij moet graven, is er minder uitzetwerk nodig. Dit bespaart niet alleen tijd, maar ook geld, omdat externe landmeters minder vaak op het werk hoeven te verschijnen.
Met dit hulpsysteem worden er bovendien minder menselijke fouten gemaakt, waardoor correctiewerk tot een minimum wordt beperkt.
Door graafmachinebesturing verlopen projecten dus sneller, goedkoper, preciezer en efficiënter.
Dit was een heel artikel over hoe graafmachinebesturing werkt. Er is veel over dit onderwerp te melden. We hopen dan ook dat u er in ieder geval een aantal zaken van heeft opgepikt en dat u daar uw voordeel mee kunt doen.
Echter is alles wat in dit artikel is geschreven theorie. Als u deze theorie in de praktijk wilt brengen dan kan dat.
U kunt namelijk via deze website graafmachinebesturing proberen. Wanneer u dat doet dan kunt u wat heeft gelezen in dit artikel direct in de praktijk brengen. En u kunt dan zien hoe Graafmachinebesturing werkt.
Natuurlijk krijgt u wanneer u één van onze graafmachinebesturingssystemen probeert of koopt nog een korte en duidelijke uitleg, zodat u er direct ermee aan de slag kunt.
Mocht u eerst een demonstratie willen dan kunt u die ook via de hierboven genoemde pagina’s aanvragen. Bij een demonstratie of een korte uitleg kunt u ook nog specifieke vragen stellen, zoals “Hoe werkt graafmachinebesturing?”
